中藥配方顆粒噴霧干燥機設備敘述：

中藥配方顆粒噴霧干燥機一般適用于配方顆粒濃縮的藥液干燥，該套設備包含（但不僅限于）：1、 料液體系；2、霧化系統；3、熱風系統；4、 干燥系統；5、引風系統；6、控制系統；7、清洗系統；8、冰水裝置冷卻；9、其他如鋼平臺、樓梯、安全欄桿等。我公司自主研發的中藥噴霧干燥機采用全封閉形式，配有三級凈化裝置，過濾后的空氣達GMP D級要求。在多年的實踐中，我公司已經形成一套特有的優勢工藝。

中藥配方顆粒噴霧干燥機設備優勢：

1、料液輸送系統：螺桿泵根據出風溫度的反饋信號自動設定轉速，均勻地將物料輸送到安裝在干燥塔頂部的高速離心霧化器。由配料罐與帶無級變頻調速的送料螺桿泵連接，連接之間裝一個切換的三通閥，根據噴霧情況，能將料與水切換，以便操作。

2、霧化系統：由擋油帽+迷宮密封+氣密封三種組合密封，來解決市面上機械式高速運轉霧化器的軸無法密封而出現漏油污染產品的問題。

3、熱風系統：中藥配方顆粒噴霧干燥機熱風系統是用于加熱干燥空氣使其達到所需的進口溫度，并以恒定的速率到干燥塔內。熱風分配器采用數學螺旋線結構式結構，使得熱風在入塔時有效壓住物料中藥配方顆粒，從而增加了熱風與霧滴的熱傳換，并且有序的旋流下降。同旋轉的液滴成同向旋轉，不容易產生粘壁，提高物料在塔內的停留時間。

4、系統有熱風溫度、回風溫度、出料溫度、霧化器轉速、噴塔壓力等工藝參數的顯示和報警功能，并能把工藝參數實時存儲在PLC的存儲器中，可導出打印。

5、引風系統是用于干燥塔內的氣體抽出，將粉塵回收并將廢氣排放到大氣中，它能使廢氣中的細粉達到有效分離，使排氣潔凈，并確保最大限度地回收成品，收粉率≥95％。

6、采用CIP清洗系統，可實現系統自動化清洗。因為有渦輪系統的驅動，能提供更高的流速及壓力，達到強力清洗的目的。尤其對管道及旋風的清洗方面， 采用伸縮式結構的激烈噴射清洗器，可確保清洗徹底，無殘留。

7、控制系統：電控柜的作用為全套設備的集中控制，采用觸摸屏和PLC控制器進行顯示和控制：總電流、電壓顯示，霧化器電機電流顯示，螺桿泵轉速顯示。加熱器與引風機連鎖，霧化器與進料泵連鎖，霧化盤電機與油泵電機連鎖。動態顯示進出風溫度、塔內壓力、物料溫度，并有記錄、報警裝置。

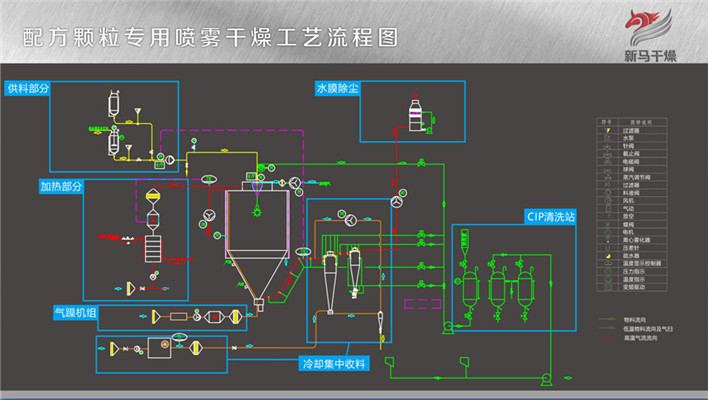

中藥配方顆粒噴霧干燥機工藝流程

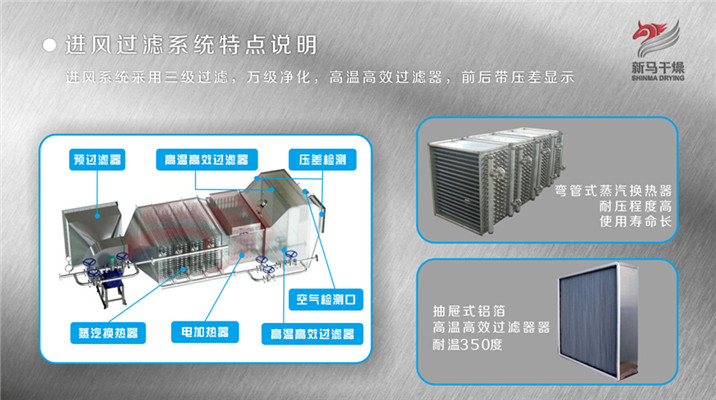

中藥配方顆粒噴霧干燥機進風系統

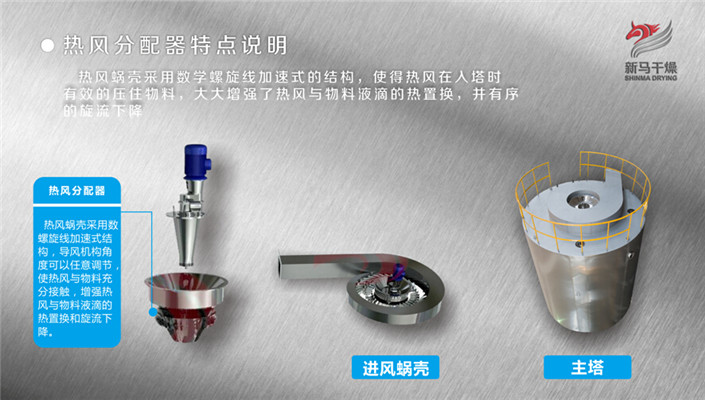

中藥配方顆粒噴霧干燥機熱風分配系統

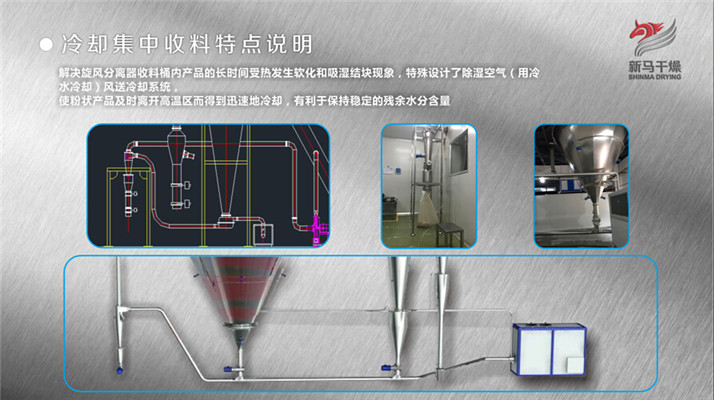

中藥配方顆粒噴霧干燥機冷卻收料系統

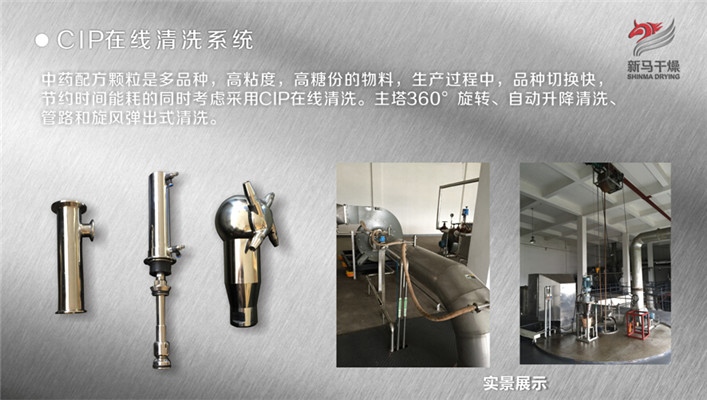

中藥配方顆粒噴霧干燥機CIP清洗系統

中藥配方顆粒噴霧干燥機CIP工藝流程

我們的客戶群
